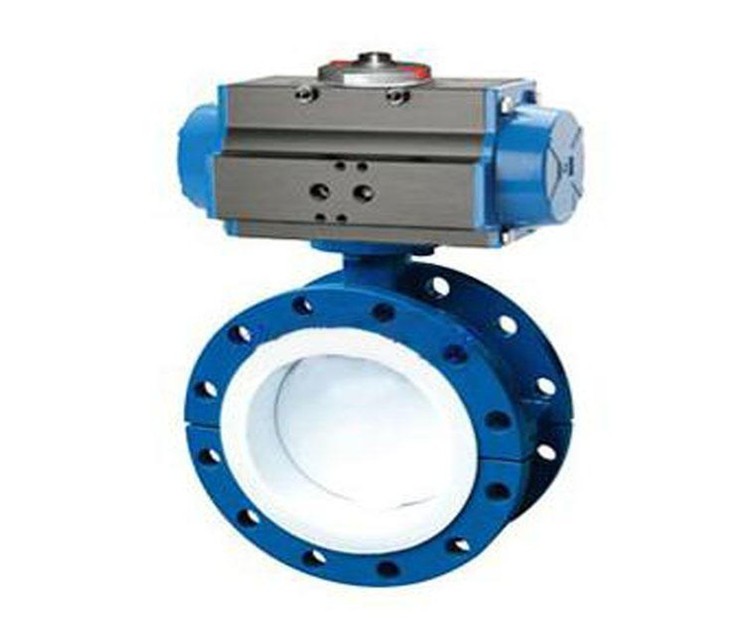

氣動襯氟蝶閥
氣動襯氟蝶閥 氣動襯氟蝶閥
  • 氣動襯氟蝶閥

氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,該閥門操作輕便,嚴密的密封性能,超長的使用壽命;可作快速切斷或調節流量之用。

詳細介紹

一、氣動襯氟蝶閥概述

氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,該閥門操作輕便,嚴密的密封性能,超長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式,閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送,有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。

二、氣動襯氟蝶閥結構特點

1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。

2、操力矩小,操作方便,省力靈巧。

3、可以任何位置安裝,維修方便。

4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕,使用壽命長等特點。

三、氣動襯氟蝶閥采用標準

設計標準:GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

四、氣動襯氟蝶閥執行機構

采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。

1、齒輪式雙活塞,輸出力矩大,體積小。

2、氣缸選用鋁金材料,重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、D671F46氣動襯氟蝶閥附件的選項

根據不同控制和要求可選擇下列附件:

切斷型附件:單電控磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件:電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

手動機構:HVSD手操機構

六、氣動襯氟蝶閥主要技術參數

零件名稱

材料

閥體

球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O


七、D671F46氣動襯氟蝶閥密封材料的選用

材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

天然橡膠

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

工作溫度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

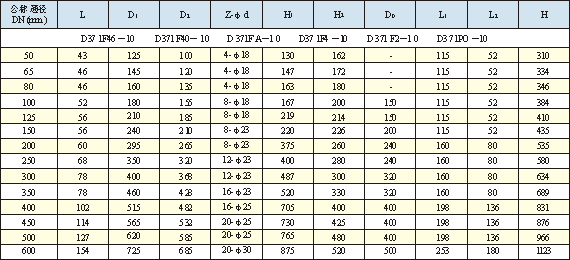

八、D671F46氣動襯氟蝶閥主要外形尺寸與連接尺寸( mm )

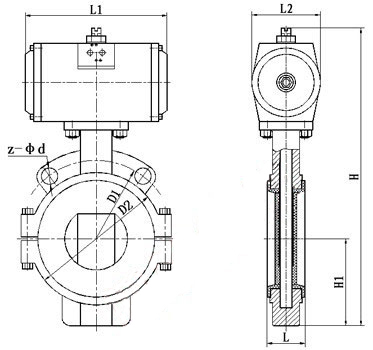

D671F46氣動襯氟蝶閥 結構圖
                    氣動襯氟蝶閥 結構圖

氣動襯氟蝶閥主要性能規范
