D341F46襯氟法蘭蝶閥
D341法蘭襯氟蝶閥是蝸輪傳動全襯里型 閥體全襯里、蝶板全襯里、蝶板與蝶板軸雙D組合裝配。
詳細介紹
D341F46襯氟法蘭蝶閥介紹
D341法蘭襯氟蝶閥是蝸輪傳動全襯里型 閥體全襯里、蝶板全襯里、蝶板與蝶板軸雙D組合裝配,蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸,更換閥軸時非常方便,閥門不需要拆離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。產品主體材料：鑄鋼、不銹鋼、鑄鐵等，產品內襯材料：F4、F46、F3、F2、PFA、PVDF、FRPP、PE、PO。連接形式:對夾式、法蘭式連接；適用溫度：-25~180℃;驅動裝置：電動、氣動、蝸輪傳動;公稱壓力：PN1.0、N1.6、PN2.5和CLASS150;公稱通徑：DN15-DN250。
D341F46襯氟法蘭蝶閥主要零件材料
型號 | 閥體 | 蝶板、閥桿 | 密封擋圈 | 填料 |
D341F46-10/16 | WCB襯F4 | WCB襯F4 | 聚四氟乙烯F4 PTFE | 硅橡膠 |
D341F46-10/16 | WCB襯F46 | WCB襯F46 |
D341F46襯氟法蘭蝶閥主要性能參數
型號 | 公稱壓力 PN（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度 （℃） | 適用介質 |
D341F4-10 | 1.0 | 1.5 | 1.1 | -20 ~180 | 硫酸、氫氟酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕介質 |
D341F4-16 | 1.6 | 2.4 | 1.76 | -20 ~180 | |
D341F46-10 | 1.0 | 1.5 | 1.1 | -20 ~150 | |
D341F46-16 | 1.6 | 2.4 | 1.76 | -20 ~150 |

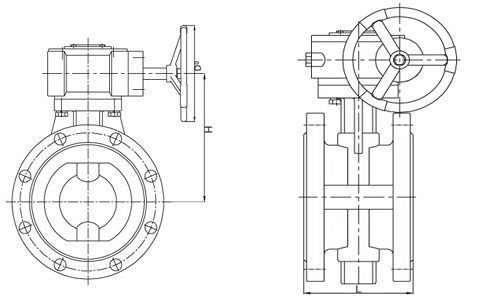

D341F46襯氟法蘭蝶閥主要外形尺寸
公稱通徑 DN（mm） | 尺寸 | ||
L | H | D0 | |
50 | 108 | 145 | 140 |
65 | 112 | 150 | 140 |
80 | 114 | 160 | 160 |
100 | 127 | 175 | 160 |
125 | 140 | 185 | 240 |
150 | 140 | 220 | 240 |
200 | 152 | 260 | 280 |
250 | 165 | 300 | 280 |
300 | 178 | 335 | 320 |
350 | 190 | 400 | 320 |
400 | 216 | 510 | 320 |
450 | 222 | 595 | 320 |
500 | 229 | 710 | 320 |
600 | 267 | 740 | 400 |
700 | 292 | 835 | 400 |
800 | 318 | 930 | 400 |
