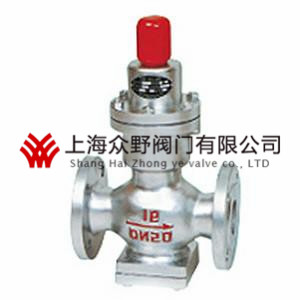

Y44H波紋管減壓閥
上海眾野閥門有限公司在生產Y44H波紋管減壓閥中有著精湛的技術與先進的設備，選型請?zhí)峁℡44H波紋管減壓閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、Y44H波紋管減壓閥產品概述
Y44H波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。用于密封面不允許泄露的情況下，密封面采用波紋管結構，在成本上會提高很多，在技術上也加大了難度。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。
本產品調壓、穩壓動作靈敏平衡，適用于溫度在200℃以下的蒸汽、氣體和無腐蝕性液體介質的管路上。
二、Y44H波紋管減壓閥使用原理和結構說明
1、閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。
2、該閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。
三、Y44H波紋管減壓閥主要技術參數和性能指標
|
公稱壓力（MPa） |
0.6 |
1.0 |
1.6 |
|
殼體試驗壓力（MPa） |
0.9 |
1.5 |
2.4 |
|
密封試驗壓力（MPa） |
0.6 |
1.0 |
1.6 |
|
最高進口壓力（MPa） |
0.6 |
1.0 |
1.6 |
|
出口壓力范圍（MPa） |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
|
壓力特性偏差（MPa）△P2P |
GB12244-1989 |
||
|
流量特性偏差（MPa）△P2G |
GB12244-1989 |
||
|
最小壓差（MPa） |
0.1 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
||
四、Y44H波紋管減壓閥主要零部件材料表
|
零件名稱 |
零件材料 |
|
閥體、閥蓋、底蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
波紋管 |
1Cr18Ni9Ti |
|
波紋管上墊 |
2Cr13 |
|
波紋管下墊 |
2Cr13 |
|
導向座 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
五、Y44H波紋管減壓閥主要流量系數表(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
六、Y44H波紋管減壓閥主要外形尺寸及連接尺寸（PN0.6-1.6MPa）
|
公稱通徑DN |
外形尺寸 |
連接尺寸 |
|||||||||||||||||
|
L |
H |
H1 |
PN1.6MPa |
PN1.6MPa |
PN1.6MPa |
||||||||||||||
|
0.6/1.0MPa |
1.6MPa |
D |
K |
n-Φ |
d |
C |
D |
K |
n-Φ |
d |
C |
D |
K |
n-Φ |
d |
C |
|||
|
15 |
140 |
140 |
290 |
90 |
80 |
55 |
4-12 |
40 |
12 |
95 |
65 |
4-14 |
45 |
12 |
95 |
65 |
4-14 |
45 |
14 |
|
20 |
140 |
140 |
295 |
98 |
90 |
65 |
4-12 |
50 |
12 |
105 |
75 |
4-14 |
55 |
14 |
105 |
75 |
4-14 |
55 |
14 |
|
25 |
160 |
160 |
295 |
110 |
100 |
75 |
4-12 |
60 |
14 |
115 |
85 |
4-14 |
65 |
14 |
115 |
85 |
4-14 |
65 |
14 |
|
32 |
1080 |
180 |
295 |
110 |
120 |
90 |
4-14 |
70 |
14 |
135 |
100 |
4-18 |
78 |
16 |
135 |
100 |
4-18 |
78 |
16 |
|
40 |
200 |
200 |
325 |
125 |
130 |
100 |
4-14 |
80 |
14 |
145 |
110 |
4-18 |
85 |
16 |
145 |
110 |
4-18 |
85 |
16 |
|
50 |
230 |
230 |
325 |
125 |
150 |
110 |
4-14 |
90 |
14 |
160 |
125 |
4-18 |
100 |
16 |
160 |
125 |
4-18 |
100 |
16 |
|
65 |
280 |
325 |
130 |
160 |
130 |
4-14 |
110 |
14 |
180 |
145 |
4-18 |
120 |
18 |
180 |
145 |
4-18 |
120 |
18 |
|
|
80 |
310 |
380 |
160 |
185 |
150 |
4-18 |
125 |
16 |
195 |
160 |
4-18 |
135 |
18 |
195 |
160 |
8-18 |
135 |
20 |
|
|
100 |
350 |
380 |
170 |
205 |
170 |
4-18 |
145 |
16 |
215 |
180 |
8-18 |
155 |
20 |
215 |
180 |
8-18 |
155 |
20 |
|
