H42X不銹鋼底閥
H42X不銹鋼底閥用于凈化設備、石油、化工、冶金、電力、輕紡等系統中的環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。
詳細介紹
H42X不銹鋼底閥產品概述：
H42X不銹鋼底閥用于凈化設備、石油、化工、冶金、電力、輕紡等系統中的環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端。限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水品和加強筋，起到了不易堵塞，主要應用在抽水的管路上。水道和支承的作用。口徑有單瓣，雙瓣，多瓣型。有法蘭連接和螺紋連接。
H42X不銹鋼底閥結構原理：

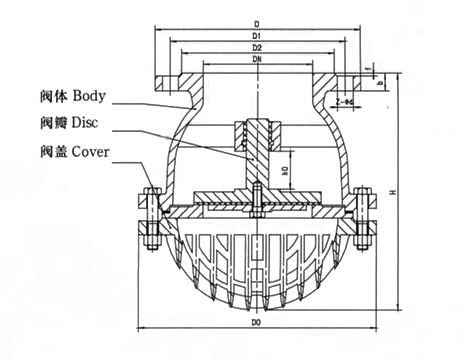

底閥由閥底，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。
H42X不銹鋼底閥性能規范：
型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
強度（水）MPa | 密封（水）MPa | ||||
H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
H42X不銹鋼底閥主要零件材料：
零件名稱 | 材料 |
閥體、閥蓋、閥瓣 | 灰鑄鐵 |
密封圈 | 橡膠 |
墊片 | 石棉板 |
H42X不銹鋼底閥外形尺寸和連接尺寸：
型號 | 公稱通徑 | 尺寸 | 重量 | |||||||
D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 14.5 | |
125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | |
