當前位置: 網站首頁 > 產品展示 > 截止閥 > 波紋管截止閥

WJ44H角式波紋管截止閥

WJ44H角式波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿密封的設計。

詳細介紹

WJ44H角式波紋管截止閥產品概述：

WJ44H角式波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿密封的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。適用于蒸汽、易燃、導熱油等介質的管路上。適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的流體、高溫導熱油、液氨等介質。應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能好，應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封好，雙重的波紋管密封設計（波紋管+填料），保證閥桿的密封。沒有流體損失，提高工廠設備安全。并符合標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用長。閥桿調質及表面氮化處理，有好的抗腐和抗摩擦性能；閥桿升降位置指示，直觀。

WJ44H角式波紋管截止閥結構特點：

1、產品結構合理、密封好、造型美；

2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用長；

3、閥桿調質及表面氮化處理，有好的抗腐和抗摩擦性能；

4、雙重密封，性能好；

5、閥桿升降位置指示，直觀；

6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，符合工程需要。

WJ44H角式波紋管截止閥技術規范：

設計標準	DIN3356
結構長度	DIN3202
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

WJ44H角式波紋管截止閥試壓規范:

公稱壓力（MPa）	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

WJ44H角式波紋管截止閥主要零部件材質:

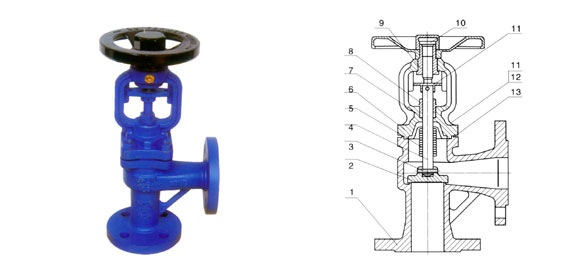

圖片關鍵詞

序號	名稱	材質
1	閥體	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2	閥瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	軸銷	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5	波紋管組件	1Cr18Ni9Ti、304、316
6	閥蓋	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7	填料	柔性石墨
8	填料壓蓋	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9	閥桿螺母	WCB、QT400-18
10	手輪	銅合金
11	雙頭螺栓	ASTM A193-B7、A320-B8、A193-B8M
12	六角螺母	ASTM A194-2H、A194-8、A194-8M
13	墊片	柔性石墨+不銹鋼

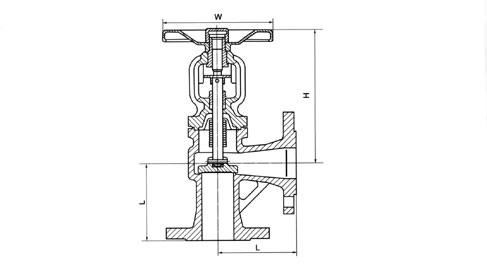

WJ44H角式波紋管截止閥產品品尺寸及重量:

WJ44-16

壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	4	5	6	10	13	18	25	30	40	50	100	180	300	450	670

WJ44-25

壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	4	5	6	11	14	19	27	32	43	53	110	200	330	480	700

WJ44-40

壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	4	5	6	11	14	20	28	33	45	55	120	210	350	500	730
