BZ41H保溫閘閥
BZ41H保溫閘閥,BZ41H保溫夾套閘閥作用是用于一些保溫介質的控制閥門，采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。
詳細介紹
一、BZ41H保溫閘閥概述
BZ41H保溫閘閥,BZ41H保溫夾套閘閥作用是用于一些保溫介質的控制閥門，采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。此產品是在普通的閘閥的基礎上焊接保溫夾套，在有的地方也稱之為夾套閘閥，在閥體兩側都裝有接口根據需要采用法蘭或者螺紋的形式連接。保溫閘閥是保溫閥門當中最常的產品，能夠廣泛的應用在石油、冶金、瀝青、化工等項目當中。
二、BZ41H保溫閘閥執行標準
設計與制造：GB12234
法蘭尺寸：JB/T79 GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連接尺寸：－
檢驗與試驗：GB13927
三、BZ41H保溫閘閥產品特點
1、保溫閘閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;
2、保溫閘閥采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;
3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，最適用于易凝固、高粘性液體介質。
四、BZ41H保溫閘閥標準規范
設計制造 | 結構長度 | 連接法蘭 | 壓力溫度等級 | 試驗與檢驗 |
GB12234 -89 | GB12221-89 | ANSI B16.5 | GB9131 | JB/T 9092 |
五、BZ41H保溫閘閥產品特點
1 夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
四、BZ41H保溫閘閥標準規范
設計制造 | 結構長度 | 連接法蘭 | 壓力溫度等級 | 試驗與檢驗 |
GB12234 -89 | GB12221-89 | ANSI B16.5 | GB9131 | JB/T 9092 |
五、BZ41H保溫閘閥產品特點
1 夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
六、BZ41H保溫閘閥性能規范
型號 | 公稱壓力 | 試驗壓力(MPa) | 工作溫度℃ | 適用介質 | ||
強度(水)(MPa) | 密封(水)(MPa) | 低壓密封(空氣)(MPa) | ||||
BZ41H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 酸、堿、濾清類 |
BZ41H-25C | 2.5 | 3.8 | 2.8 | 0.6 | ≤550 | 酸、堿、濾清類 |
BZ41H-40C | 4.0 | 6.0 | 4.4 | 0.6 | ≤450 | 酸、堿、濾清類 |
BZ41H-64C | 6.4 | 9.6 | 7.0 | 0.6 | ≤300 | 酸、堿、濾清類 |
七、BZ41H保溫閘閥主要零件材料
零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
閘板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
閥桿 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
填料 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨Graphite |
墊片 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 |

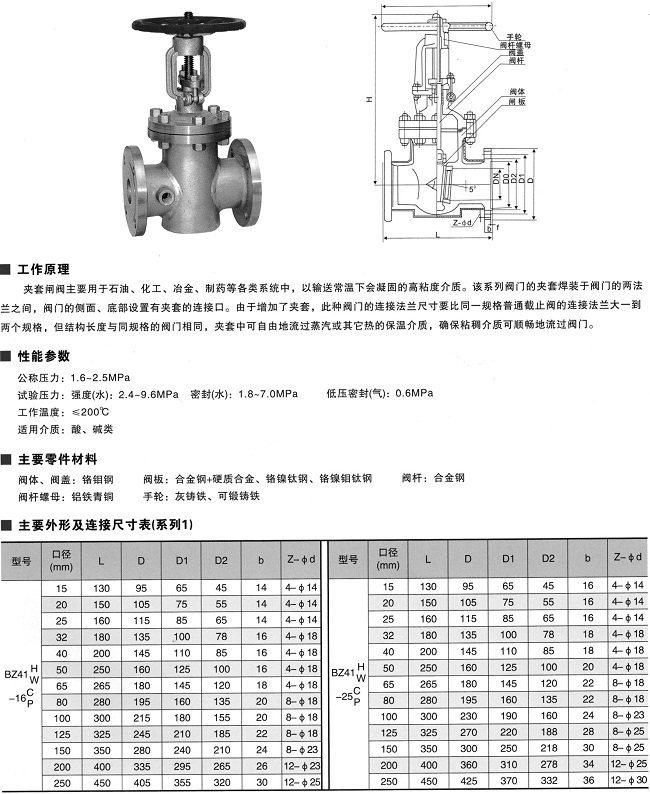

保溫閘閥,保溫夾套閘閥相關尺寸圖:
