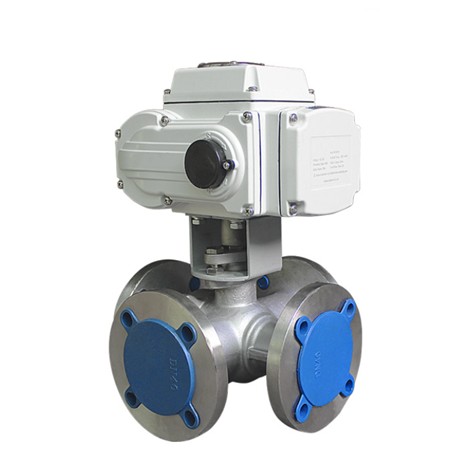

Q946F電動四通球閥
Q941F電動四通球閥是采用角行程電動執行器及四通球閥組成，在石油、天然氣、礦石的開采、提煉加工和管道輸送系統中。
詳細介紹
Q946F電動四通球閥產品概述：
Q946F電動四通球閥是采用角行程電動執行器及四通球閥組成，在石油、天然氣、礦石的開采、提煉加工和管道輸送系統中；在化工產品和食品經營中；在水電、火電的電力經營系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金經營系統中；電動四通球閥得以的應用，是一種與經營建設、人民生活息息相關的機械產品。電動四通球閥密閉在管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個點。
Q946F電動四通球閥結構特點：
1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能：閥座采用具有彈性變形和PTFE材料，達到良好密封性能閥門的穩定性。
3、使用壽命較長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，閥門使用壽命。
Q946F電動四通球閥技術參數：
● 閥體及內件
閥體形式 | 四通鑄造閥體 |
公稱通徑 | DN50～600mm |
公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法蘭標準 | JB/T79.2-1994、 ASME/ANSI B165 |
連接形式 | 法蘭式 |
壓蓋型式 | 壓蓋壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
設計和制造 | GB/T12237-1989； APl608 |
檢驗和試驗 | GB/T13927-1992； APl 598 |
● 執行機構
執行器型號 | CHR、3810R、DZW、HQ、PSQ |
主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC |
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
流向原理圖：

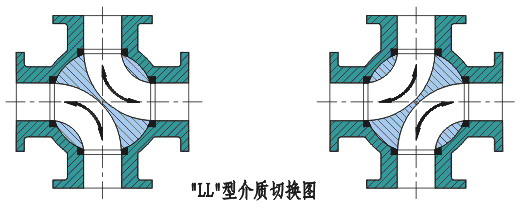

如圖：“LL’’型四通球閥操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而快，實現一閥多用。
 |
“LL”型介質切換圖 |
零件材料：
閥體/閥蓋 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
ASTM | WCB | CF8 | CF8M | ||||
球體 | GB | 2Crl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
閥桿 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
閥座 | GB | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 |
ASTM | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | |
填料 | GB | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 |
ASTM | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | |
螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
ASTM | A193B7 | A320-B8 | A320-B8 | ||||
螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
ASTM | A1942H | A194-8 | A194-8 | ||||
性能規范：
公稱壓力(MPa) | 常溫最大工作壓力(MPa) | 殼體試驗壓力(MPa) | 氣密封試驗壓力(MPa) | 高壓密封試驗壓力(MPa) |
PN1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
PN2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
PN4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
l50LB | 2.0 | 3.0 | 0.6 | 2.2 |
主要外形及連接尺寸：
公稱壓力PN | 公稱通徑DN | 尺寸(mm) | ||||||||
L | L0 | D | D1 | D2 | b | z-φd | H1 | A | ||
1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 | 16 | 4-ф18 | 205 | 根據配置 |
65 | 320 | 160 | 185 | 145 | 120 | 18 | 4-ф18 | 245 | ||
80 | 320 | 160 | 200 | 160 | 135 | 20 | 8-ф18 | 305 | ||
100 | 370 | 185 | 220 | 180 | 155 | 20 | 8-ф18 | 340 | ||
125 | 510 | 255 | 250 | 210 | 185 | 22 | 8-ф18 | 425 | ||
150 | 510 | 255 | 285 | 240 | 2’0 | 24 | 8-ф23 | 450 | ||
200 | 580 | 290 | 340 | 295 | 265 | 26 | 12-ф23 | 480 | ||
250 | 670 | 335 | 405 | 355 | 320 | 30 | 12-ф25 | 530 | ||
300 | 760 | 380 | 460 | 410 | 375 | 30 | 12-ф25 | 585 | ||
350 | 850 | 425 | 520 | 470 | 435 | 34 | 16-ф25 | 625 | ||
400 | 980 | 490 | 580 | 525 | 485 | 36 | 16-ф30 | 670 | ||
450 | 1080 | 540 | 640 | 585 | 545 | 40 | 20-ф30 | 705 | ||
500 | 1220 | 610 | 715 | 650 | 608 | 44 | 20-ф34 | 765 | ||
600 | 1360 | 680 | 840 | 770 | 718 | 48 | 20-ф41 | 840 | ||
