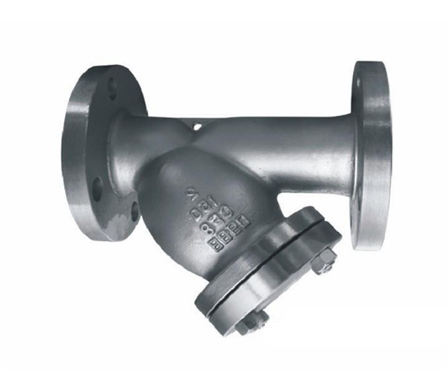

美標Y型過濾器
美標Y型過濾器,GL41H-150LB美標Y型過濾器?是按API16D/ANSIB16.34設計制造標準生產的一款過濾器產品，屬于美標閥門系列。
詳細介紹
一、美標Y型過濾器產品概述：
美標Y型過濾器,GL41H-150LB美標Y型過濾器是按API16D/ANSIB16.34設計制造標準生產的一款過濾器產品，屬于美標閥門系列，是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用，其連接法蘭標準按ANSIB16.5；檢驗和試壓標準API598；結構長度標準遵循ANSIB16.10標準，材料標準按ANSI/ASTM執行。
我廠生產的美標Y型過濾器可根據客戶不同需要設置過濾網目數，一般通水網為 10~20 目，通氣網為 40~100 目，通油網為 100~160 目，過濾網材質均為不銹鋼(特殊情況可按用戶要求制作過濾網)。
二、美標Y型過濾器主要零件部件材料表：
序號 | 零件名稱 | 材料名稱 | |||
GL41H-C | GL41H-P | GL41H-R | GL41H-RL | ||
1 | 閥體 | A105 | F304 | F316 | F316L |
2 | 閥蓋 | A105 | F304 | F316 | F316L |
3 | 濾網 | SS304 | SS304 | SS316 | SS316L |
4 | 螺栓 | A193-B7 | A193-B8 | ||
5 | 螺母 | A194-2H | A194-8 | ||
6 | 墊片 | PTFE、柔性石墨+SS304 | |||
7 | 排污污塞 | A105 | SS304 | SS316 | SS316L |
三、美標Y型過濾器主要執行標準表：
設計制造標準 | API16D/ANSIB16.34 |
結構長度標準 | ANSIB16.10 |
連接法蘭標準 | ANSIB16.5 |
檢驗和試壓標準 | API598 |
材料標準 | ANSI/ASTM |
四、美標Y型過濾器主要外型尺寸表：
壓力等級 CLASS | 公稱通徑 SIZE(in) | 尺寸(mm) | ||||||||
L | d | D | D1 | D2 | b | f | Z-Φd | H | ||
150LB | 1/2" | 130 | 13 | 89 | 60.5 | 35 | 12 | 1.6 | 4-Φ15 | 69 |
3/4" | 150 | 19 | 98 | 70.0 | 43 | 12 | 4-Φ15 | 72 | ||
1" | 160 | 25 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 78 | ||
11/4" | 180 | 32 | 117 | 89.0 | 64 | 13 | 4-Φ15 | 95 | ||
11/2" | 200 | 38 | 127 | 98.5 | 73 | 15 | 4-Φ15 | 105 | ||
2" | 203 | 51 | 152 | 120.5 | 92 | 16 | 4-Φ19 | 188 | ||
21/2" | 216 | 64 | 178 | 139.5 | 105 | 18 | 4-Φ19 | 205 | ||
3" | 241 | 76 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 218 | ||
4" | 292 | 102 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 255 | ||
5" | 342 | 127 | 254 | 216.0 | 186 | 24 | 8-Φ22 | 290 | ||
6" | 406 | 152 | 279 | 241.5 | 216 | 26 | 8-Φ22 | 335 | ||
8" | 495 | 203 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 420 | ||
10" | 622 | 254 | 406 | 362.0 | 324 | 31 | 12-Φ25 | 495 | ||
12" | 698 | 305 | 483 | 432.0 | 381 | 32 | 12-Φ25 | 550 | ||
14" | 787 | 337 | 533 | 476.0 | 413 | 35 | 12-Φ25 | 610 | ||
16" | 914 | 387 | 597 | 540.0 | 470 | 37 | 16-Φ29 | 675 | ||
18" | 978 | 438 | 635 | 578.0 | 533 | 40 | 16-Φ32 | 750 | ||
20" | 1016 | 489 | 699 | 635.0 | 584 | 43 | 20-Φ32 | 805 | ||
