Q11F一片式內螺紋球閥
Q11F一片式內螺紋球閥,不銹鋼螺紋球閥采用側裝鑄鋼一體式閥體結構設計，是一種縮徑球閥。
詳細介紹
【產品名稱：一片式內螺紋球閥】
【產品型號：Q11F-16P】
Q11F一片式內螺紋球閥閥體有：304、316等不銹鋼制造。是由我廠硅溶膠精密鑄造，引進國外先進加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。
【Q11F一片式內螺紋球閥產品介紹】：
Q11F一片式內螺紋球閥采用側裝鑄鋼一體式閥體結構設計，是一種縮徑球閥。是專為小口徑管道而設計，具有重量輕，結構簡單，經濟實用等優點。
【Q11F一片式內螺紋球閥工作原理】：
Q11F一片式內螺紋球閥開關為旋轉90度的動作，旋塞體為球體，在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。
【Q11F一片式內螺紋球閥產品特點】：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
3、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
4、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
【Q11F一片式內螺紋球閥產品其他參數】：
Q11F一片式內螺紋球閥性能規范 Specifications：
公稱通徑 | DN（mm） | 6～100mm | ||
公稱壓力 | PN（Mpa） | 2.5 | 4.0 | 6.4 |
試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
適用溫度 | -40℃< 150℃(PTFE) < 300℃(PLL) | |||
主要零件材料 Materials of main parts：
NO | 零件名稱 | PART NAME | 材料(MATERIAL) |
1 | 閥體 | Body | CF8M CF8 WCB |
2 | 閥蓋 | Cap | CF8M CF8 WCB |
3 | 閥座 | Seat | RPTFE |
4 | 球 | Ball | SS304 SS316 |
5 | 密封墊 | Seal Gasket | PTFE |
6 | 閥桿密封 | Stem Seal | PTFE |
7 | 閥桿 | Stem | SS316 |
8 | 閥桿填料 | Stem Packing | PTFE |
9 | 填料壓蓋 | Packing gland | SS304 |
10 | 彈性墊圈 | Spring washer | SS301 |
11 | 手柄 | Handle | SS304 |

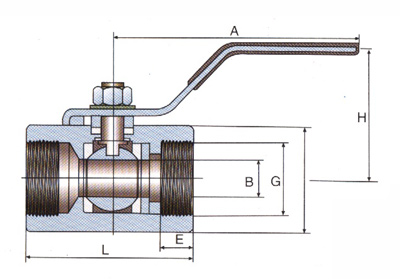

主要外型和連接尺寸 Main Extemal and Connecting Dimensions：
DN | G | B | L | E | H | A |
6 | 1/4" | 5 | 50 | 15 | 28 | 65 |
10 | 3/8" | 8 | 50 | 15 | 30 | 65 |
15 | 1/2" | 9.5 | 56 | 17 | 34 | 85 |
20 | 3/4" | 12.5 | 60 | 18 | 40 | 95 |
25 | 1" | 16 | 71 | 20 | 52 | 110 |
32 | 11/4" | 20 | 78 | 21.5 | 62 | 140 |
40 | 11/2" | 25 | 96 | 23 | 68 | 140 |
50 | 2" | 32 | 101 | 24.5 | 75 | 155 |
65 | 21/2" | 40 | 120 | 25 | 82 | 180 |
