氣動O型切斷球閥
氣動O型切斷球閥，球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出
詳細介紹
一、氣動O型切斷球閥--概述：
ZSHR系列氣動O型切斷球閥，球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速。
二、氣動O型切斷球閥--用途：
ZSHR氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統，控制一切腐蝕或非腐蝕性的氣體、液體介質。
三、氣動O型切斷球閥--閥體：
型 式 | 直通鑄造球型閥 |
公稱通徑 | 15、20、25、32、40、50、65、80、125、200、250、300、350、400mm |
公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
上 閥 蓋 | 與閥體成一整體-45~+400℃ |
壓蓋型式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
四、氣動O型切斷球閥--閥內組件：
閥芯型式 | 球型閥芯 |
流量特性 | 快開特性 |
材料 | 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti) |
額定行程 | 全開90 |
五、 氣動O型切斷球閥--執行機構：
型式 | DA、SR、AW、GT單作用、雙作用活塞式執行機構 |
供氣壓力 | 400~700KPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | －30~+70℃ |
七、 氣動O型切斷球閥--附件：
電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
八、流量系數Cv值、泄露量：

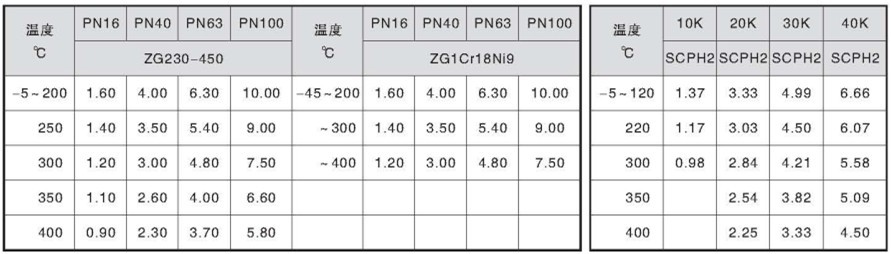

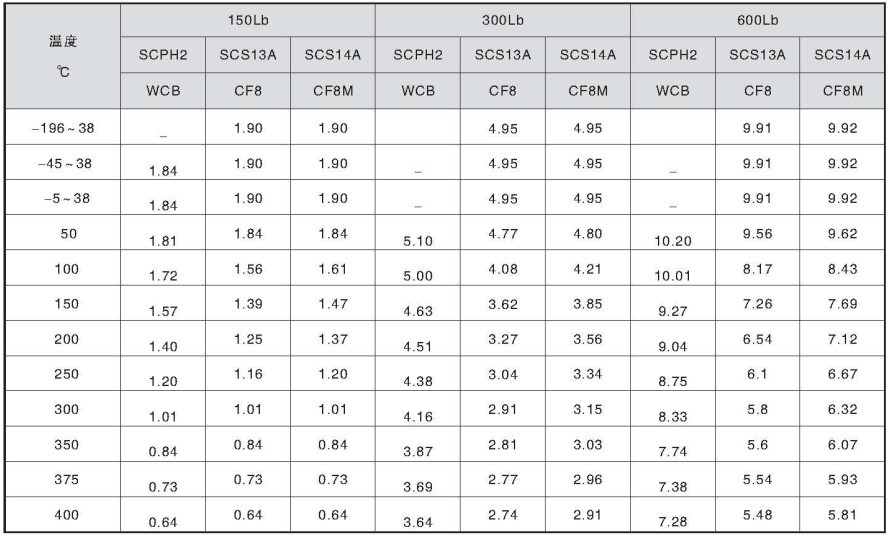

九、閥體材料的使用溫度及壓力范圍：
JB/T74-94 HG20596-97 單位：MPa JIS 單位：MPa

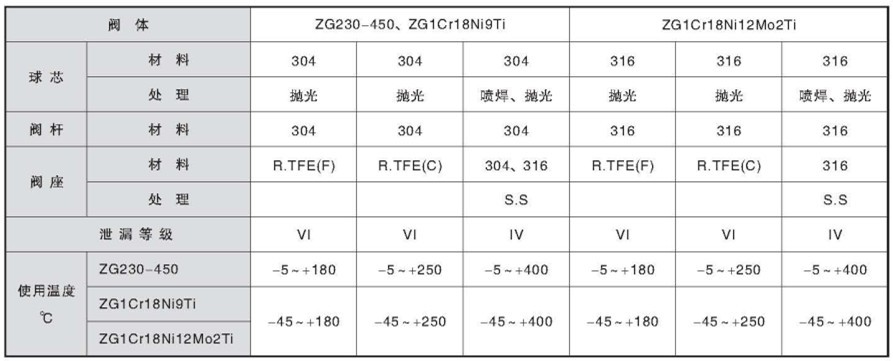

十、 閥體、閥內件標準材料組合及使用溫度范圍
¤ R.TFE(F)：二氧化鉬強化聚四氟乙烯
¤ R.TFE(C)：碳纖維強化聚四氟乙烯
¤ HCr ：鍍硬鉻
¤ S.S ：部分堆焊司太萊合金
