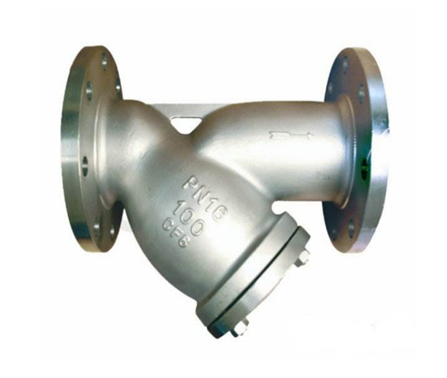

不銹鋼Y型過濾器
上海眾野閥門有限公司在生產不銹鋼Y型過濾器中有著精湛的技術與先進的設備，選型請提供不銹鋼Y型過濾器的口徑、壓力、介質、材質等參數。
詳細介紹
一、不銹鋼Y型過濾器產品概述：
不銹鋼Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該法蘭式Y型過濾器具有結構先進，阻力小，排污方便等特點。不銹鋼Y型過濾器由于其整體采用不銹鋼材質制作而成，不銹鋼具有不銹性和耐蝕性，所以該種材質Y型過濾器特別適用于化工、石油化工生產中的弱腐蝕性物料，如：硝酸類、醋酸類、氨、烴類等；制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
不銹鋼Y型過濾器可根據用戶所過介質的不同需要設置過濾網目數，一般通水網為 18~30 目，通氣網為 40~100 目，通油網為 100~480 目(特殊情況可按用戶要求制作過濾網)。
二、不銹鋼Y型過濾器主要零件部件材料表：
序號 | 零件名稱 | 材料名稱 |
1 | 閥體 | 304、304L、316、316L |
2 | 濾芯網 | 304、304L、316、316L |
3 | 密封件 | 金屬石墨、丁腈橡膠、聚四氟乙烯 |
4 | 濾網蓋 | 304、304L、316、316L |
三、不銹鋼Y型過濾器主要技術參數表：
型號 | 公稱壓力(MPa) | 耐壓試驗壓力(MPa) | 工作壓力(MPa) |
GL41H-P/R | 1.0 | 1.1 | 1.0 |
1.6 | 1.8 | 1.6 | |
2.5 | 3.8 | 2.5 | |
4.0 | 4.4 | 4.0 | |
設計壓力 | PN0.6-25.0MPa | ||
四、不銹鋼Y型過濾器主要執行標準表：
設計標準 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
法蘭標準 | GB/T 9112-2000、HG 20592-97、HG 20615-97 |
結構長度標準 | GB/T 12221 |
試驗與檢驗標準 | JB/T 9092 |
五、不銹鋼Y型過濾器主要外型尺寸表：
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |
L | H | ||
1.6 | DN15 | 130 | 69 |
DN20 | 145 | 70 | |
DN25 | 160 | 72 | |
DN32 | 180 | 90 | |
DN40 | 200 | 110 | |
DN50 | 220 | 120 | |
DN65 | 250 | 150 | |
DN80 | 285 | 180 | |
DN100 | 300 | 190 | |
DN125 | 350 | 215 | |
DN250 | 380 | 250 | |
DN200 | 480 | 290 | |
DN250 | 560 | 355 | |
DN300 | 610 | 420 | |
DN350 | 695 | 500 | |
DN400 | 780 | 620 | |
DN450 | 850 | 700 | |
DN500 | 900 | 765 | |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
