當前位置: 網站首頁 > 產品展示 > 調節閥

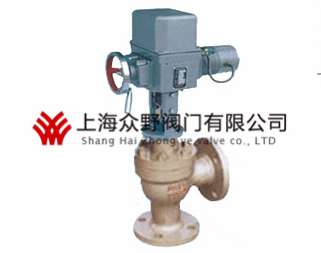

ZAZS電動高壓角型調節閥
  • ZAZS電動高壓角型調節閥

上海眾野閥門有限公司在生產ZAZS電動高壓角型調節閥中有著精湛的技術與先進的設備,選型請提供電動高壓調節閥的口徑、壓力、介質、材質等參數。

詳細介紹

一、ZAZS電動高壓角型調節閥產品描述

ZAZS電動高壓角型調節閥,常用地點為高壓場合,如鍋爐、電站上,結構為角型,兩邊通徑成90°的直角的稱謂角型調節閥,由DDZ型直行程電動執行機構和角型閥兩部分組成。以單項交流220V電源為動力,接受010mA420mA直流信號,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

該高壓調節閥體積小、重量輕、閥芯采用頂導向結構,具有流路簡單、阻力小、易于沖洗的特點。電動角型調節閥適用于要求直角連接,介質為高粘度、含懸浮物和顆粒狀介質的調節。

二、ZAZS電動高壓角型調節閥閥體

    式:角型單座鑄造球型閥

公稱通徑:2032、40、50、65、80、100、125150、200mm

公稱壓力:PN1.6、4.0、6.4MPa

法蘭標準:JB/T79.1-9479.2-94

    料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

上閥蓋:標準型-17+230、散熱型+230+450、低溫型-60-196、波紋管密封-40+350

壓蓋型式:螺栓壓緊式

    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

三、ZAZS電動高壓角型調節閥閥內組件

閥芯型式:單座柱塞型閥芯

流量特性:等百分比特性和線性特性

        料:不銹鋼(1Cr18Ni9Ti1Cr18Ni12Mo2Ti17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、ZAZS電動高壓角型調節閥執行機構
        式:電動執行機構(如DKZ型執行機構)
        源:220V380V
輸入信號:4-20mA0-10V·DC
輸出信號:4-20mA·DC

五、ZAZS電動高壓角型調節閥技術參數



公稱通徑DNmm

20

25

32

40

50

65

80

100

125

150

200

閥座直徑DNmm

10

12

15

20

26

32

40

50

66

80

100

125

150

200

額定流量系數Kv

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

流量特性

直線;等百分比

公稱壓力PNMPa

6.4

連接型式

法蘭連接:PN6.4JB79-59標準

配用執行機構型號

ZAZ-25 /  DKZ-310

DKZ-310

DKZ-410

DKZ-510

出軸推力(N

250 / 4000

4000

6400

16000

行程Lmm



16

25

40

60

全行程時間(s

20 / 8

12.5

20

32

37

作用方式

電開式(K)常用;電關式(B

供電電源

220V50-60Hz

輸入信號

-10mA   4-20mA    DC

固有可調比R

301

六、ZAZS電動高壓角型調節閥結構圖

               圖片關鍵詞
